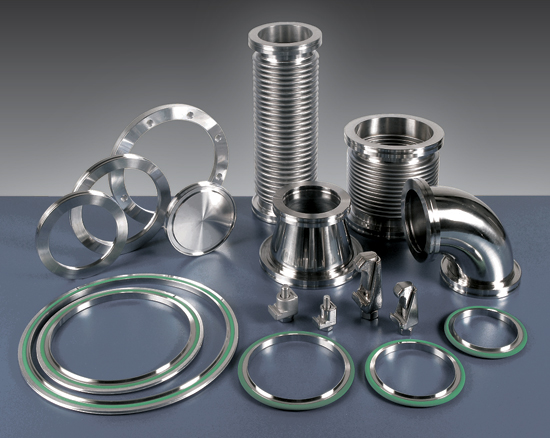

Pneurop ISO Flanges
Flange Pneurop - ISO

• Vacuum rated to 10-7 mbar with O-rings and to 10-9 mbar with metal gaskets.
• Temperature rated to over 200° C (maximum)
1) Claw grip
2) Centering ring
3) Flangie
4) Wall clamp
5) Rotary flange
6) Wall

DN
N° FORI
A
VITE
10
4
110
M8 X 30
80
8
125
M8 X 30
100
8
145
M8 X 30
125
8
175
M10 X 35
160
8
200
M10 X 35
DN
N° FORI
A
VITE
200
12
260
M10 X 35
250
12
310
M10 X 35
320
12
395
M12 X 40
400
16
480
M12 X 40
500
16
580
M12 X 50





Aluminium clamping jaw



DN-ISO A B C D Code
63/100 60 M9 - - 0400
160/250 60 M10 - - 0401
320/500 70 M12 - - 0402
Galvanized steel clamping jaw



DN-ISO A B C D Code
63/250 60 M10 - - 0410
320/500 70 M12 - - 0411
630 85 M12 - - 0412
Aisi 304 clamping jaw



DN-ISO A B C D Code
63/250 60 M10 - - 0410-SS
320/500 70 M12 - - 0411-SS
630 85 M12 - - 0412-SS
Aluminium wall clamping jaw



DN-ISO A B C D Code
63/100 23 M8 12 - 0420
160/250 23 M10 12 - 0421
320 30 M12 20 - 0422
400/500 30 M12 20 - 0423
Galvanized steel wall clamping jaw



DN-ISO A B C D Code
63/100 23 M8 12 - 5420
160/250 23 M10 12 - 5421
320 30 M12 20 - 5422
400/500 30 M12 20 - 5423
Aisi 304 wall clamping jaw



DN-ISO A B C D Code
63/100 23 M8 12 - 0420-SS
160/250 23 M10 12 - 0421-SS
320 30 M12 20 - 0422-SS
400/500 30 M12 20 - 0423-SS
630 41 M12 20 - 0424-SS
Aisi 304 centering ring

NBR O-Ring

DN-ISO A B C D Code
63 70 3,9 - - 5440
80 83 3,9 - - 5441
100 102 3,9 - - 5442
160 153 3,9 - - 5444
200 213 3,9 - - 5445
250 261 3,9 - - 5446
320 318 5,6 - - 5447
400 400 5,6 - - 5448
500 501 5,6 - - 5449
630 651 5,6 - - 5443
Aisi 304 centering ring

VITON® O-Ring

DN-ISO A B C D Code
63 70 3,9 - - 5430
80 83 3,9 - - 5431
100 102 3,9 - - 5432
160 153 3,9 - - 5434
200 213 3,9 - - 5435
250 261 3,9 - - 5436
320 318 5,6 - - 5437
400 400 5,6 - - 5438
500 501 5,6 - - 5439
630 651 5,6 - - 5433
Aluminium centering ring

NBR O-Ring

DN-ISO A B C D Code
63 70 3,9 - - 0440
80 83 3,9 - - 0441
100 102 3,9 - - 0442
160 153 3,9 - - 0444
200 213 3,9 - - 0445
250 261 3,9 - - 0446
320 318 5,6 - - 0447
400 400 5,6 - - 0448
500 501 5,6 - - 0449
630 651 5,6 - - 0443
Aluminium centering ring

VITON® O-Ring

DN-ISO A B C D Code
63 70 3,9 - - 0430
80 83 3,9 - - 0431
100 102 3,9 - - 0432
160 153 3,9 - - 0434
200 213 3,9 - - 0435
250 261 3,9 - - 0436
320 318 5,6 - - 0437
400 400 5,6 - - 0438
500 501 5,6 - - 0439
630 651 5,6 - - 0433
Centering ring with support / ext. Alum. int. Aisi 304

NBR O-Ring

DN-ISO A B C D Code
63 70 3,9 95 - 6440
80 83 3,9 110 - 6441
100 102 3,9 130 - 6442
160 153 3,9 180 - 6444
200 213 3,9 240 - 6445
250 261 3,9 290 - 6446
Centering ring with support / ext. Alum. int. Aisi 304

VITON® O-Ring

DN-ISO A B C D Code
63 70 3,9 95 - 6430
80 83 3,9 110 - 6431
100 102 3,9 130 - 6432
160 153 3,9 180 - 6434
200 213 3,9 240 - 6435
250 261 3,9 290 - 6436
Centering ring with support / ext. Alum. int. Aisi Alum.

NBR O-Ring

DN-ISO A B C D Code
63 70 3,9 95 - 7440
80 83 3,9 110 - 7441
100 102 3,9 130 - 7442
160 153 3,9 180 - 7444
200 213 3,9 240 - 7445
250 261 3,9 290 - 7446
Centering ring with support / ext. Alum. int. Aisi Alum.

VITON® O-Ring

DN-ISO A B C D Code
63 70 3,9 95 - 7430
80 83 3,9 110 - 7431
100 102 3,9 130 - 7432
160 153 3,9 180 - 7434
200 213 3,9 240 - 7435
250 261 3,9 290 - 7436
Aisi 304 centering ring with metallic grid

VITON® O-Ring

DN-ISO A B C D Code
63 70 3,9 - - 8430
80 83 3,9 - - 8431
100 102 3,9 - - 8432
160 153 3,9 - - 8434
200 213 3,9 - - 8435
250 261 3,9 - - 8436
Aisi 304 blind flange



DN-ISO A B C D Code
63 95 12 - - 0450
80 110 12 - - 0451
100 130 12 - - 0452
160 180 12 - - 0454
200 240 12 - - 0455
250 290 12 - - 0456
320 370 17 - - 0457
400 450 17 - - 0458
500 550 17 - - 0459
630 690 22 - - 0453
Aisi 316 blind flange



DN-ISO A B C D Code
63 95 12 - - 0450-316
80 110 12 - - 0451-316
100 130 12 - - 0452-316
160 180 12 - - 0454-316
200 240 12 - - 0455-316
250 290 12 - - 0456-316
320 370 17 - - 0457-316
400 450 17 - - 0458-316
500 550 17 - - 0459-316
630 690 22 - - 0453-316
Aisi 304 blind soldering flange



DN-ISO A B C D Code
63 95 12 70 - 0460-70
63 95 12 76 - 0460-76
80 110 12 88,9 - 0461-89
100 130 12 102 - 0462-102
100 130 12 104 - 0462-104
100 130 12 108 - 0462-108
160 180 12 154 - 0464-154
160 180 12 159 - 0464-159
200 240 12 204 - 0465-204
200 240 12 219 - 0465-219
250 290 12 254 - 0466-254
250 290 12 267 - 0466-267
320 370 17 324 - 0467
400 450 17 406 - 0468
500 550 17 508 - 0469
630 690 22 660 - 0463
Aisi 316 blind soldering flange



DN-ISO A B C D Code
63 95 12 76 - 0460-76-316
80 110 12 88.9 - 0461-89-316
100 130 12 102 - 0462-102-316
100 130 12 104 - 0462-104-316
100 130 12 108 - 0462-108-316
160 180 12 154 - 0464-154-316
160 180 12 159 - 0464-159-316
200 240 12 204 - 0465-204-316
200 240 12 219 - 0465-219-316
250 290 12 254 - 0466-254-316
250 290 12 267 - 0466-267-316
320 370 17 324 - 0467-316
400 450 17 406 - 0468-316
500 550 17 508 - 0469-316
630 690 22 660 - 0463-316
Aisi 304 flange with tube



DN-ISO A B C D Code
63 95 76 2 100 0470
80 110 89 2 100 0471
100 130 104 2 100 0472-104
100 130 108 3 100 0472-108
160 180 154 2 100 0474-154
160 180 159 3 100 0474-159
200 240 219 3 100 0475
250 290 267 3 100 0476
320 370 324 3 150 0477
400 450 406 3 150 0478
500 550 508 3 150 0479
630 690 660 4 150 0473
Aisi 304 blind flange ISO F



DN-ISO A B C D Code
63 130 110 12 - 6450
80 145 125 12 - 6451
100 165 145 12 - 6452
160 225 200 16 - 6453
200 285 260 16 - 6454
250 335 310 16 - 6455
320 425 395 20 - 6456
400 510 480 20 - 6457
500 610 580 20 - 6458
630 750 720 24 - 6459
Aisi 316 blind flange ISO F



DN-ISO A B C D Code
63 130 110 12 - 6450-316
80 145 125 12 - 6451-316
100 165 145 12 - 6452-316
160 225 200 16 - 6453-316
200 285 260 16 - 6454-316
250 335 310 16 - 6455-316
320 425 395 20 - 6456-316
400 510 480 20 - 6457-316
500 610 580 20 - 6458-316
630 750 720 24 - 6459-316
Aisi 304 soldering flange ISO F



DN-ISO A B C D Code
63 130 110 12 76 6460
80 145 125 12 89 6461
100 165 145 12 104 6462-104
100 165 145 12 108 6462
160 225 200 16 154 6463-154
160 225 200 16 159 6463
200 285 260 16 219 6464
250 335 310 16 267 6465
320 425 395 20 324 6466
400 510 480 20 406 6467
500 610 580 20 508 6468
630 750 720 24 660 6469
Aisi 316 soldering flange ISO F



DN-ISO A B C D Code
63 130 110 12 76 6460-316
80 145 125 12 89 6461-316
100 165 145 12 108 6462-316
160 225 200 16 159 6463-316
200 285 260 16 219 6464-316
250 335 310 16 267 6465-316
320 425 395 20 324 6466-316
400 510 480 20 406 6467-316
500 610 580 20 508 6468-316
630 750 720 24 660 6469-316
Aisi 304 flange with tube ISO F



DN-ISO A B C D Code
63 130 76 2 100 6470
80 145 89 2 100 6471
100 165 104 2 100 6472-104
100 165 108 3 100 6472-108
160 225 154 2 100 6473-154
160 225 159 3 100 6473-159
200 285 219 3 100 6474
250 335 267 3 100 6475
320 425 324 3 150 6476
400 510 406 3 150 6477
500 610 508 3 150 6478
630 750 660 4 150 6479
Aisi 304 ISO adapter



DN-ISO A B C D Code
63/25 95 24 50 - 0480
63/40 95 41 50 - 0481
63/50 95 51 50 - 0482
80/40 110 41 50 - 0483
80/50 110 51 50 - 0484
100/25 130 24 50 - 0485
100/40 130 41 50 - 0486
100/50 130 51 50 - 0487
160/40 180 41 50 - 0488
160/50 180 51 50 - 0489
Aisi 304 ISO conical adapter



DN-ISO A B C D Code
63/40 70 40 - - 5481
63/50 70 50 - - 5482
80/40 83 40 - - 5483
80/50 83 50 - - 5484
100/40 102 40 - - 5486
100/50 102 50 - - 5487
Aisi 304 ISO reduction



DN-ISO A B C D Code
80/63 95 72 80 110 0490
100/63 95 72 80 130 0491
100/80 110 85 80 130 0492
160/63 95 72 80 180 0493
160/80 110 85 80 180 0499
160/100 130 100 80 180 0494
200/100 130 100 90 240 0495
200/160 180 150 90 240 0496
250/160 180 150 90 290 0497
250/200 240 213 90 290 0498
Aisi 304 conical ISO reduction



DN-ISO A B C D Code
80/63 95 70 - 110 5490
100/63 95 70 - 130 5491
100/80 110 83 - 130 5492
160/63 95 70 - 180 5493
160/80 110 83 - 180 5499
160/100 130 102 - 180 5494
200/160 180 150 - 240 5495
Aisi 304 straight junction



DN-ISO A B C D Code
63 88 - - - 0500
80 108 - - - 0501
100 108 - - - 0502
160 138 - - - 0504
200 200 - - - 0505
250 208 - - - 0506
320 300 - - - 0507
400 350 - - - 0508
500 400 - - - 0509
Aisi 304 ISO K bellows



DN-ISO A B C D Code
63 130 - - - 0530
63 250 - - - 5530
80 130 - - - 0531
80 250 - - - 5531
100 130 - - - 0532
100 250 - - - 5532
160 150 - - - 0534
160 250 - - - 5534
200 230 - - - 0535
250 250 - - - 0536
320 300 - - - 0537
400 320 - - - 0538
ISO O-Ring

NBR O-Ring

DN-ISO A B C D Code
63 75,6 5,34 - - 0520
80 88,3 5,34 - - 0521
100 107,2 5,34 - - 0522
160 158,1 5,34 - - 0524
200 215,3 5,34 - - 0525
250 266 5,34 - - 0526
320 316,9 7 - - 0527
400 405,3 7 - - 0528
500 506,9 7 - - 0529
630 658,9 7 - - 0523
ISO O-Ring

VITON® O-Ring

DN-ISO A B C D Code
63 75,6 5,34 - - 0510
80 88,3 5,34 - - 0511
100 107,2 5,34 - - 0512
160 158,1 5,34 - - 0514
200 215,3 5,34 - - 0515
250 266 5,34 - - 0516
320 316,9 7 - - 0517
400 405,3 7 - - 0518
500 506,9 7 - - 0519
630 658,9 7 - - 0513
Aluminium revolving ISO flange



DN-ISO A B C D Code
63 130 110 12 9 0540
80 145 125 12 9 0541
100 165 145 12 9 0542
160 225 200 16 11 0544
200 285 260 16 11 0545
250 335 310 16 11 0546
Galvanized steel ISO revolving flange



DN-ISO A B C D Code
320 425 395 20 14 6547
400 510 480 20 14 6548
500 610 580 20 14 6549
Aisi 304 ISO revolving flange



DN-ISO A B C D Code
63 130 110 12 9 5540
80 145 125 12 9 5541
100 165 145 12 9 5542
160 225 200 16 11 5544
200 285 260 16 11 5545
250 335 310 16 11 5546
Aisi 304 ISO flexible tube



DN-ISO A B C D Code
63 250 - - - 0550
63 750 - - - 6556
63 500 - - - 0551
63 1000 - - - 0552
63 1500 - - - 5551
63 2000 - - - 5552
80 250 - - - 0553
80 500 - - - 0554
80 750 - - - 6557
80 1000 - - - 0555
80 1500 - - - 5554
80 2000 - - - 5555
100 250 - - - 0556
100 500 - - - 0557
100 750 - - - 6558
100 1000 - - - 0558
100 1500 - - - 5557
100 2000 - - - 5558
160 250 - - - 6550
160 500 - - - 6551
160 750 - - - 6553
160 1000 - - - 6552
160 1500 - - - 6554
160 2000 - - - 6555
Aluminium ISO K window



DN-ISO A B C D Code
63 70 - - - OB63
100 102 - - - OB100
160 153 - - - OB160
200 213 - - - 0B200
Aisi 304 ISO K curve 45º junction



DN-ISO A B C D Code
63 48 - - - 0560-45º
80 57 - - - 0561-45º
100 52 - - - 0562-45º
160 103 - - - 0564-45º
200 178 - - - 0565-45º
250 208 - - - 0566-45º
Aisi 304 ISO K curve 90º junction



DN-ISO A B C D Code
63 88 - - - 0560-90º
80 108 - - - 0561-90º
100 108 - - - 0562-90º
160 235 - - - 6564-90º
Aisi 304 ISO K 90º elbow junction



DN-ISO A B C D Code
160 138 - - - 0564-90º
200 200 - - - 0565-90º
250 208 - - - 0566-90º
320 250 - - - 0567-90º
Aisi 304 ISO K tee junction



DN-ISO A B C D Code
63 88 176 - - 0570
80 108 216 - - 0571
100 108 216 - - 0572
160 138 276 - - 0574
200 178 356 - - 0575
250 208 416 - - 0576
320 300 600 - - 0577
400 300 600 - - 0578
Aisi 304 ISO K cross junction



DN-ISO A B C D Code
63 88 176 - - 0580
80 108 216 - - 0581
100 108 216 - - 0582
160 138 276 - - 0584
200 178 356 - - 0585
250 208 416 - - 0586
Aisi 304 ISO/KF cross reduction junction



DN-ISO A B C D Code
63 88 60 - - 0590
80 108 65 - - 0591
100 108 75 - - 0592
160 138 100 - - 0594
200 200 130 - - 0595
250 208 155 - - 0596
Aisi 304 6 way cross junction



DN-ISO A B C D Code
63 88 176 - - 5580
80 108 216 - - 5581
100 108 216 - - 5582
160 138 276 - - 5584
200 200 400 - - 5585
250 208 416 - - 5586
ISO K protection cap



DN-ISO A B C D Code
63 95 - - - PV63
80 110 - - - PV80
100 130 - - - PVC100
160 180 - - - PVC160
200 240 - - - PVC200
250 290 - - - PVC250
Non-magnetic aluminium ISO KF chain clamping collar



DN-ISO A B C D Code
63 - - - - 5020
80 - - - - 5021
100 - - - - 5022
Aisi 304 ISO KF blind flange



DN-ISO A B C D Code
63 87 70 5 - 5450
80 114 83 12 - 5451
100 134 102 12 - 5452
Aisi 304 ISO KF soldering flange



DN-ISO A B C D Code
63 87 63 5 - 5460
80 114 88,9 12 - 5461
100 134 104 12 - 5462
Aisi 304 ISO KF pocket soldering flange



DN-ISO A B C D Code
63 87 70 12 70 7460
80 114 83,3 20 88,9 7461
100 134 102 20 104 7462
Centering ring



DN-ISO A B C D Code
63 70 3,9 - - 5430
80 83 3,9 - - 5431
100 102 3,9 - - 5432
Aisi 304 ISO KF bellows



DN-ISO A B C D Code
63 130 115 - - 6530
80 130 115 - - 6531
100 130 115 - - 6532
