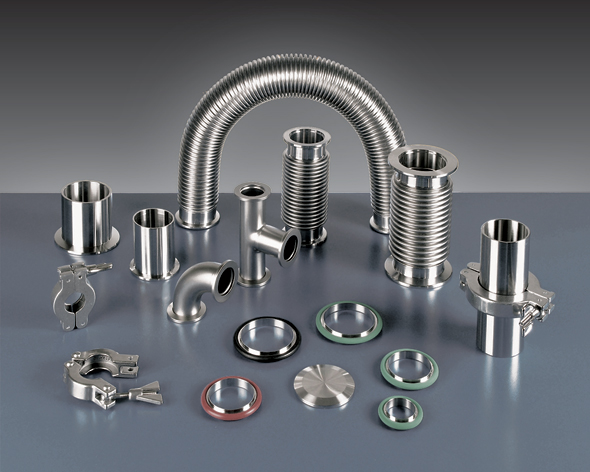

Flange Pneurop - KF
Flange Pneurop - KF

Flange KF in accordo alle norme PNEUROP 6606/1991 e DIN 28403
Utilizzabili per valore di vouto fino a 10-8 mbar con guarnizioni O-Ring e fino a 10-9 mbar con guarnizioni metalliche.
• Utilizzabili per pressioni fino a 2.5 Bar in esecuzione standard.
• Utilizzabili per pressioni fino a 5 Bar con tenute per vuoto e pressione e collari rinforzati.
• Possibilità di riscaldamento fino ad oltre 200°C
(la temperatura d'impiego è limitata dal tipo di guarnizione utilizzata; apri tabella guarnizioni)

• Materiale AISI 304 (1.4301) - AISI 316 L (1.4404)

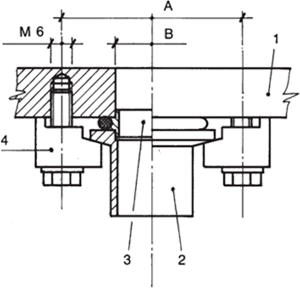

1) Parete
2) Flangia
3) Anello centraggio
4) Griffa

Diametro n.
A
B
DN10/KF
45
12,2
DN16/KF
45
17,2
DN20/KF
55
22,2
DN25/KF
55
26,2
DN32/KF
71
34,2
DN40/KF
71
41,2
DN50/KF
91
52,2

Collare serraggio in alluminio



DN-KF A B C D Codice
10/16 62 42 - - 0001
20/25 75 54 - - 0002
32/40 90 69 - - 0003
50 121 93 - - 0004
Collare serraggio in aisi 304



DN-KF A B C D Codice
10/16 62 42 - - 0001-SS
20/25 75 52 - - 0002-SS
32/40 90 67 - - 0003-SS
50 115 85 - - 0004-SS
Collare serraggio a mezzaluna in aisi 304



DN-KF A B C D Codice
10/16 47 55 - - 5001-SS
20/25 57 67 - - 5002-SS
32/40 72 83 - - 5003-SS
50 96 112 - - 5004-SS
Collare serraggio a catena in nylon - vetroresina



DN-KF A B C D Codice
10/16 52 48 - - 0010
20/25 64 55 - - 0011
32/40 78 59 - - 0012
50 97 68 - - 0013
Collare serraggio a catena in all. amagnetico



DN-KF A B C D Codice
10/16 49 45 - - 0020
20/25 58 54 - - 0021
32/40 74 62 - - 0022
50 93 76 - - 0023
Griffa a parete in alluminio



DN-KF A B C D Codice
10 20 12 15 20 0029
16 20 12 15 20 0029
20 20 12 15 20 0029
25 20 12 15 20 0029
32 20 12 15 20 0029
40 20 12 15 20 0029
50 20 12 15 20 0029
Anello centraggio in aisi 304

Guarnizione NBR

T. Max = 110°

DN-KF A B C D Codice
10 12 3,9 - - 0070
16 17 3,9 - - 0071
20 22 3,9 - - 0072
25 26 3,9 - - 0073
32 34 3,9 - - 0074
40 41 3,9 - - 0075
50 52 3,9 - - 0076
Anello centraggio in aisi 316

Guarnizione NBR

T. Max = 110°

DN-KF A B C D Codice
10 12 3,9 - - 0070-316
16 17 3,9 - - 0071-316
25 26 3,9 - - 0073-316
40 41 3,9 - - 0075-316
50 52 3,9 - - 0076-316
Anello centraggio in aisi 304

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10 12 3,9 - - 0080
16 17 3,9 - - 0081
20 22 3,9 - - 0082
25 26 3,9 - - 0083
32 34 3,9 - - 0084
40 41 3,9 - - 0085
50 52 3,9 - - 0086
Anello centraggio in aisi 316



DN-KF A B C D Codice
10 12 3,9 - - 0080-316
16 17 3,9 - - 0081-316
25 26 3,9 - - 0083-316
40 41 3,9 - - 0085-316
50 52 3,9 - - 0086-316
Anello centraggio in aisi 304

Guarnizione SILICONE

DN-KF A B C D Codice
10 12 3,9 - - 7070
16 17 3,9 - - 7071
25 26 3,9 - - 7075
40 41 3,9 - - 7085
50 52 3,9 - - 7086
Anello centraggio in alluminio

Guarnizione NBR

T. Max = 110°

DN-KF A B C D Codice
10 12 3,9 - - 5070
16 17 3,9 - - 5071
25 26 3,9 - - 5073
40 41 3,9 - - 5075
50 52 3,9 - - 5076
Anello centraggio in alluminio

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10 12 3,9 - - 5080
16 17 3,9 - - 5081
25 26 3,9 - - 5083
40 41 3,9 - - 5085
50 52 3,9 - - 5086
Anello centraggio in PVC

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10 12 3,9 - - 0060
16 17 3,9 - - 0061
25 26 3,9 - - 0063
40 41 3,9 - - 0065
50 52 3,9 - - 0066
Anello centraggio con filtro sinterizzato in aisi 304

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10 12 3,9 - - 6080
16 17 3,9 - - 6081
25 26 3,9 - - 6083
40 41 3,9 - - 6085
50 52 3,9 - - 6086
Guarnizione metallica in alluminio



DN-KF A B C D Codice
10/16 30 23 8 - 0030
20 /25 40 33 8 - 0031
32 / 40 55 48 8 - 0032
50 75 63 8 - 0033
Anello centraggio vuoto pressione in est. all. int aisi 304

Guarnizione NBR

T. Max = 110°

DN-KF A B C D Codice
10/16 30 23 - 8 0040
20 /25 40 33 - 8 0041
32 / 40 55 48 - 8 0042
50 75 60 - 8 0043
Anello centraggio vuoto pressione in est. all. int aisi 304

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10/16 30 23 - 8 0050
20 /25 40 33 - 8 0051
32 / 40 55 48 - 8 0052
50 75 60 - 8 0053
Anello centraggio vuoto pressione in est e int aisi 304

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10/16 30 23 - 8 0050-SS
20 /25 40 33 - 8 0051-SS
32 / 40 55 48 - 8 0052-SS
50 75 60 - 8 0053-SS
Anello centraggio riduzione in aisi 304

Guarnizione NBR

T. Max = 110°

DN-KF A B C D Codice
10/16 17 12 3,9 - 0090
20/25 26 22 3,9 - 0091
32 / 40 41 34 3,9 - 0092
Anello centraggio riduzione in aisi 304

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10/16 17 12 3,9 - 0100
20/25 26 22 3,9 - 0101
32 / 40 41 34 3,9 - 0102
Anello centraggio riduzione in alluminio

Guarnizione NBR

T. Max = 110°

DN-KF A B C D Codice
10/16 17 12 3,9 - 5090
20/25 26 22 3,9 - 5091
32 / 40 41 34 3,9 - 5092
Anello centraggio riduzione in alluminio

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10/16 17 12 3,9 - 5100
20/25 26 22 3,9 - 5101
32 / 40 41 34 3,9 - 5102
Flangia cieca in aisi 304



DN-KF A B C D Codice
10 30 12 5 - 0110
16 30 17 5 - 0111
20 40 22 5 - 0112
25 40 26 5 - 0113
32 55 34 5 - 0114
40 55 41 5 - 0115
50 75 52 5 - 0116
Flangia cieca in aisi 316



DN-KF A B C D Codice
10 30 12 5 - 0100-316
16 30 17 5 - 0111-316
25 40 26 5 - 0113-316
32 55 34 5 - 0114-316
40 55 41 5 - 0115-316
50 75 52 5 - 0116-316
Flangia cieca in alluminio



DN-KF A B C D Codice
10 30 12 5 - 5110
16 30 17 5 - 5111
25 40 26 5 - 5113
40 55 41 5 - 5115
55 75 52 5 - 5116
Flangia a saldare in aisi 304



DN-KF A B C D Codice
10 30 14 5 - 8110
16 30 20 5 - 8111
25 40 25,4 5 - 8112
25 40 28 5 - 8113
40 55 42,4 5 - 8114
40 55 45 5 - 8115
50 75 50,8 5 - 8117
50 75 54 5 - 8116
Flangia tasca a saldare in aisi 304



DN-KF A B C D Codice
10 30 13 12 - 7120-13
16 30 19 12 - 7121-19
25 40 25,4 12 - 7123-25
25 40 26,9 12 - 7123-27
40 55 38 12 7125-42
40 55 42,4 12 - 7125-45
50 75 50,8 12 7126-51
50 75 54 12 - 7126-54
Tronchetto a saldare in aisi 304



DN-KF A B C D Codice
10 26 14 12 - 0120-14
10 30 14 12 - 5120
10 42 14 12 - 8120
10 52 14 12 - 0130-14
10 70 14 12 - 5130
16 26 20 17 - 0121-20
16 30 20 17 - 5121
16 42 20 17 - 8121
16 52 20 17 - 0131-20
16 70 20 17 - 5131
20 26 25 22 - 0122
20 52 25 22 - 0123
25 26 25,4 26 - 0123-25
25 26 27 26 0123-27
25 26 28 26 - 0123-28
25 30 28 26 - 5123-28
25 42 28 26 - 8123
25 55 25,4 26 - 0133-25
25 55 28 26 - 0133-28
25 70 28 26 - 5133-28
32 26 38 34 - 0124-38
32 58 38 34 - 0134-38
40 26 38 41 - 0125-38
40 26 42,4 41 - 0125-42
40 26 45 41 - 0125-45
40 26 48,5 41 - 0125-48
40 30 45 41 - 5125-45
40 42 45 41 - 8125
40 58 38 41 - 0135-38
40 58 42,4 41 - 0135-42
40 58 45 41 - 0135-45
40 70 45 41 - 5135-45
50 26 48,5 52 - 0126-48
50 26 50,8 52 - 0126-51
50 26 54 52 - 0126-54
50 26 57 52 - 0126-57
50 26 60,3 52 - 0126-60
50 30 57 52 - 5126-57
50 42 57 52 - 8126
50 42 48 52 0126-48
50 58 50,8 52 - 0136-51
50 58 54 52 - 0136-54
50 58 57 52 - 0136-57
50 70 57 52 - 5136-57
50 58 54 52 - 0136-54
50 58 57 52 - 0136-57
25 55 27 26 - 0133-27
25 55 27 26 - 0133-27
25 55 27 26 - 0133-27
25 55 27 26 - 0133-27
25 55 27 26 - 0133-27
Tronchetto a saldare in aisi 316



DN-KF A B C D Codice
10 26 14 12 - 0120-14-316
10 30 14 12 - 5120-316
10 42 14 12 - 8120-316
10 52 14 12 - 0130-14-316
10 70 14 12 - 5130-316
16 26 20 17 - 0121-20-316
16 30 20 17 - 5121-316
16 42 20 17 - 8121-316
16 52 20 17 - 0131-20-316
16 70 20 17 - 5131-316
25 26 25,4 26 - 0123-25-316
25 26 28 26 - 0123-28-316
25 30 28 26 - 5123-28-316
25 42 28 26 - 8123-316
25 55 25,4 26 - 0133-25-316
25 55 28 26 - 0133-28-316
25 70 28 26 - 5133-28-316
40 26 38 41 - 0125-38-316
40 26 42,4 41 - 0125-42-316
40 26 45 41 - 0125-45-316
40 26 48,5 41 - 0125-48-316
40 30 45 41 - 5125-45-316
40 42 45 41 - 8125-316
40 58 42,4 41 - 0135-42-316
40 58 45 41 - 0135-45-316
40 70 45 41 - 5135-45-316
50 26 48,5 52 - 0126-48-316
50 26 50,8 52 - 0126-51-316
50 26 54 52 - 0126-54-316
50 26 57 52 - 0126-57-316
50 26 60,3 52 - 0126-60-316
50 30 57 52 - 5126-57-316
50 42 57 52 - 8126-316
50 58 50,8 52 - 0136-51-316
50 58 54 52 - 0136-54-316
50 58 57 52 - 0136-57-316
50 70 57 52 - 5136-57-316
Portagomma in aisi 304



DN-KF A B C D Codice
10 40 12 8 - 0140
16 40 12 8 - 0141
25 40 12 8 - 0143
25 40 16 12 - 0146
25 40 20 16 - 0147
40 40 12 8 - 0145
40 40 25 21 - 0148
Riduzione KF in aisi 304



DN-KF A B C D Codice
25/10 10 28 - - 0151
25/16 16 28 - - 0152
40/10 10 28 - - 0153
40/16 16 28 - - 0154
40/25 24 28 - - 0155
50/16 16 28 - - 0158
50/25 24 28 - - 0156
50/40 41 28 - - 0157
Riduzione KF conica in aisi 304



DN-KF A B C D Codice
25/16 28 24 16 - 5152
40/16 40 40 16 - 5154
40/25 40 40 24 - 5155
50/25 40 50 24 - 5156
50/40 40 50 40 - 5157
Adattatore KF/GAS Maschio in aisi 304



DN-KF A B C D Codice
16-1/8 23 - 42583 - AM1618
16-1/4 27 - 42461 - AM1614
16-3/8 27 - 42585 - AM1638
16-1/2 33 - 42401 - AM1612
25-1/4 27 - 42461 - AM2514
25-3/8 27 - 42585 - AM2538
25-1/2 33 - 42401 - AM2512
25-3/4 36,5 - 42463 - AM2534
25-1 38 - 1 - AM251"
40-1 40 - 1 - AM401"
40-1 1/4 43 - 1,25 - AM40114
40-1 1/2 45 - 1,5 - AM40112
50-1 1/4 43 - 1,25 - AM50114
50-1 1/2 43 - 1,5 - AM50112
50-2 45 - 2 - AM502"
Adattatore KF/GAS Femmina in aisi 304



DN-KF A B C D Codice
16-1/8 20 - 42583 - AF1618
16-1/4 20 - 42461 - AF1614
16-3/8 25 - 42585 - AF1638
25-1/4 20 - 42461 - AF2514
25-3/8 25 - 42585 - AF2538
25-1/2 25 - 42401 - AF2512
25-3/4 35 - 42463 - AF2534
25-1 35 - 1 - AF251"
40-1 35 - 1 - AF401"
40-1 1/4 40 - 1,25 - AF40114
50-1 1/4 40 - 1,25 - AF50114
50-1 1/2 45 - 1,5 - AF50112
50-2 50 - 2 - AF502"
Adattatore KF/SWAGELOCK® in aisi 304



DN-KF A B C D Codice
10 35 1/4 - - SW1014
16 35 1/4 - - SW1614
16 45 1/2 - - SW1612
25 35 1/4 - - SW2514
25 40 3/8 - - SW2538
25 45 1/2 - - SW2512
40 35 1/4 - - SW4014
40 40 3/8 - - SW4038
40 45 1/2 - - SW4012
50 35 1/4 - - SW5014
50 40 3/8 - - SW5038
50 45 1/2 - - SW5012
Adattatore KF/VCR® Maschio in aisi 304



DN-KF A B C D Codice
10 35 1/4 - - VM1014
16 35 1/4 - - VM1614
16 40 1/2 - - VM1612
25 35 1/4 - - VM2514
25 40 1/2 - - VM2512
25 55 3/4 - - VM2534
40 35 1/4 - - VM4014
40 40 1/2 - - VM4012
40 55 3/4 - - VM4034
50 35 1/4 - - VM5014
50 40 1/2 - - VM5012
50 55 3/4 - - VM5034
Adattatore KF/VCR® Femmina in aisi 304



DN-KF A B C D Codice
10 35 1/4 - - VF1014
16 35 1/4 - - VF1614
16 40 1/2 - - VF1612
25 35 1/4 - - VF2514
25 40 1/2 - - VF2512
25 55 3/4 - - VF2534
40 35 1/4 - - VF4014
40 40 1/2 - - VF4012
40 55 3/4 - - VF4034
50 35 1/4 - - VF5014
50 40 1/2 - - VF5012
50 55 3/4 - - VF5034
Raccordo diritto in aisi 304



DN-KF A B C D Codice
10 60 - - - 0160
16 80 - - - 0161
25 100 - - - 0163
40 130 - - - 0165
50 140 - - - 0166
Soffietto in aisi 304



DN-KF A B C D Codice
16 90 80 - - 0170
25 100 80 - - 0171
40 120 100 - - 0172
50 120 100 - - 0173
Guarnizione (conf 10 pz.)

Guarnizione in NBR

T. Max = 110°

DN-KF A B C D Codice
10 15 5 - - 0180
16 18 5 - - 0181
20 25 5 - - 0182
25 28 5 - - 0183
32 40,65 5,33 - - 0184
40 40,65 5,33 - - 0185
50 53,34 5,33 - - 0186
Guarnizione (conf 10 pz.)

Guarnizione in VITON®

T. Max = 200°

DN-KF A B C D Codice
10 15 5 - - 0190
16 18 5 - - 0191
20 25 5 - - 0192
25 28 5 - - 0193
32 40,65 5,33 - - 0194
40 46,65 5,33 - - 0195
50 53,34 5,33 - - 0196

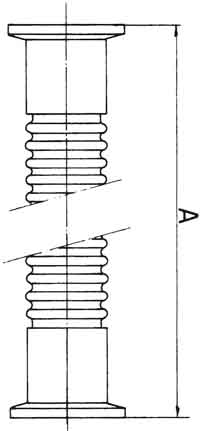

Flessibile in aisi 304



DN-KF A B C D Codice
10 250 - - - 0200
10 500 - - - 0201
10 750 - - - 0202
10 1000 - - - 0203
10 1500 - - - 5201
10 2000 - - - 5202
10 3000 - - - 5203
16 250 - - - 0204
16 500 - - - 0205
16 750 - - - 0206
16 1000 - - - 0207
16 1500 - - - 5205
16 2000 - - - 5206
16 3000 - - - 5207
25 250 - - - 0208
25 500 - - - 0209
25 750 - - - 0210
25 1000 - - - 0211
25 1500 - - - 5209
25 2000 - - - 5210
25 3000 - - - 5211
40 250 - - - 0212
40 500 - - - 0213
40 750 - - - 0214
40 1000 - - - 0215
40 1500 - - - 5213
40 2000 - - - 5214
40 3000 - - - 5215
50 250 - - - 0216
50 500 - - - 0217
50 750 - - - 0218
50 1000 - - - 0219
50 1500 - - - 5217
50 2000 - - - 5218
50 3000 - - - 5219
Flessibile Ricotto in aisi 304



DN-KF A B C D Codice
10 250 - - - 0200-R
10 500 - - - 0201-R
10 750 - - - 0202-R
10 1000 - - - 0203-R
10 1500 - - - 5201-R
10 2000 - - - 5202-R
10 3000 - - - 5203-R
16 250 - - - 0204-R
16 500 - - - 0205-R
16 750 - - - 0206-R
16 1000 - - - 0207-R
16 1500 - - - 5205-R
16 2000 - - - 5206-R
16 3000 - - - 5207-R
25 250 - - - 0208-R
25 500 - - - 0209-R
25 750 - - - 0210-R
25 1000 - - - 0211-R
25 1500 - - - 5209-R
25 2000 - - - 5210-R
25 3000 - - - 5211-R
40 250 - - - 0212-R
40 500 - - - 0213-R
40 750 - - - 0214-R
40 1000 - - - 0215-R
40 1500 - - - 5213-R
40 2000 - - - 5214-R
40 3000 - - - 5215-R
50 250 - - - 0216-R
50 500 - - - 0217-R
50 750 - - - 0218-R
50 1000 - - - 0219-R
50 1500 - - - 5217-R
50 2000 - - - 5218-R
50 3000 - - - 5219-R
Flessibile VUOTO/PRESSIONE in aisi 304



DN-KF A B C D Codice
16 150 - - - 6203
16 250 - - - 6204
16 500 - - - 6205
16 1000 - - - 6207
16 1500 - - - 7205
25 150 - - - 7207
25 250 - - - 6208
25 500 - - - 6209
25 1000 - - - 6210
25 1500 - - - 7209
40 150 - - - 6211
40 250 - - - 6212
40 500 - - - 6213
40 1000 - - - 6215
40 1500 - - - 7213
Tubo PVC armato



DN-KF A B C D Codice
10 10 20 1 Mt. - 0230
16 16 25 1 Mt. - 0231
25 25 35 1 Mt. - 0233
40 40 50 1 Mt. - 0234
Tubo GOMMAPARA



DN-KF A B C D Codice
10 10 20 1 Mt. - 0240
16 15 35 1 Mt. - 0241
25 25 45 1 Mt. - 0242
Finestra in aisi 304



DN-KF A B C D Codice
25 40 25 - - 0250
40 55 25 - - 0251
50 75 25 - - 0252
Curva 90º in aisi 304



DN-KF A B C D Codice
10 30 - - - 0300-90º
16 40 - - - 0301-90º
25 50 - - - 0303-90º
40 65 - - - 0305-90º
50 75 - - - 0306-90º
Curva 45º in aisi 304



DN-KF A B C D Codice
16 18 - - - 0301-45º
25 23 - - - 0303-45º
40 28 - - - 0305-45º
50 32 - - - 0306-45º
Curva riduzione 90º in aisi 304



DN-KF A B C D Codice
16/25 40 17 40 30 5301
25/40 50 24 55 40 5303
40/50 65 41 75 55 5305
Raccordo tee in aisi 304



DN-KF A B C D Codice
10 30 60 - - 0310
16 40 80 - - 0311
25 50 100 - - 0313
40 65 130 - - 0315
50 70 140 - - 0316
Raccordo tee riduzione in aisi 304



DN-KF A B C D Codice
25/10 100 30 - - 0320
25/16 100 40 - - 0321
40/10 130 40 - - 0322
40/16 130 40 - - 0323
40/25 130 50 - - 0324
50/16 140 40 - - 0326
50/25 140 50 - - 0327
50/40 140 65 - - 0325
Raccordo a croce in aisi 304



DN-KF A B C D Codice
10 60 30 - - 0330
16 80 40 - - 0331
25 100 50 - - 0333
40 130 65 - - 0335
50 140 70 - - 0336
Raccordo a croce riduzione in aisi 304



DN-KF A B C D Codice
25/10 100 80 40 50 0340
25/16 100 80 40 50 0341
40/10 130 80 40 65 0342
40/16 130 80 40 65 0343
40/25 130 100 50 65 0344
50/40 140 130 65 70 0345
Tappo protezione in PVC



DN-KF A B C D Codice
10/16 30 - - - TMPVC30
20/25 40 - - - TMPVC40
32/40 55 - - - TMPVC55
50 75 - - - TMPVC75


Streas Srl - Via Assiano 2, 20019 Settimo Milanese (MI) | Tel. 02/48914530 | Fax. 02/48915091 | P.IVA 06323900156
